일체형 브릿지 다이오드란? 구조와 장점, 실전 회로에 적용하는 법

by 대한민국 50대 남자 2025. 7. 19.

일체형 브릿지 다이오드의 구조, 장점, 모델별 특징과 PCB 설계 시 유의사항을 정리한 가이드입니다.

전자 회로를 설계할 때 빠지지 않는 핵심 부품 중 하나가 바로 브릿지 다이오드입니다. 그중에서도 일체형 브릿지 다이오드는 4개의 정류 다이오드를 하나의 패키지에 집약한 형태로, 설계와 조립의 편의성을 크게 높여주는 부품입니다. 이번 포스트에서는 일체형 브릿지 다이오드의 구조, 특징, 대표 모델, 그리고 PCB 설계 시 주의사항까지 꼼꼼히 짚어봅니다.





일체형 브릿지 다이오드란 무엇인가?

기존의 브릿지 정류 회로는 4개의 개별 다이오드를 교차 연결하여 구성합니다. 반면, 일체형 브릿지 다이오드는 이 네 개를 하나의 부품으로 통합한 SMD 또는 DIP 타입 패키지로 제공됩니다. 대표적인 패키지는 다음과 같습니다:

  • MB6S: 0.5A, 600V, 초소형 SMD 타입
  • MB10F: 1A, 1000V, 애플리케이션 범용
  • KBPC5010: 50A, 1000V, 방열판 설치용 고출력 타입

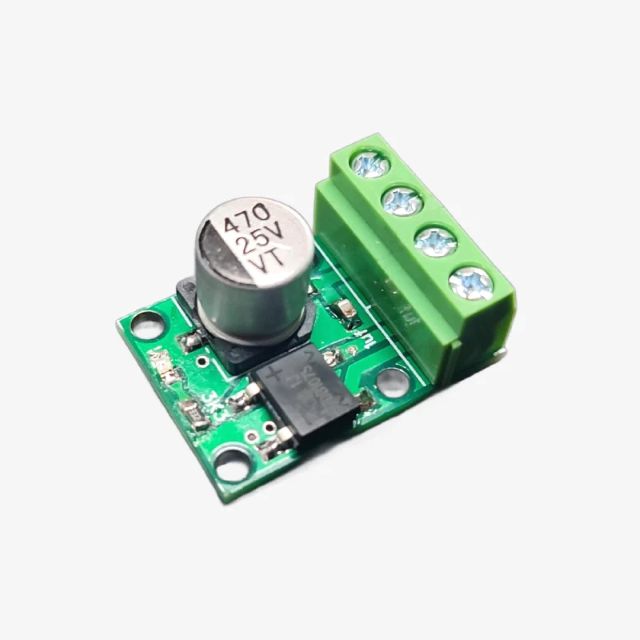

SMD 브리지 정류 모듈 PCB
DB107 SMD 브리지 다이오드 모듈

일체형 브릿지의 장점

왜 일체형을 사용할까요? 다음과 같은 장점이 있기 때문입니다.

  • 설계 간소화: 배선이 줄고 PCB 공간을 절약할 수 있습니다.
  • 조립 효율: 납땜 공정이 단순해지며 조립 오류도 줄어듭니다.
  • 내구성 향상: 일체형 구조로 진동 및 환경 스트레스에 더 강합니다.





회로 설계 시 주의할 점

  • 전류 용량 확인: 회로의 부하 전류를 고려한 정격 선택이 필수입니다.
  • 방열 대책: 고전류 타입(KBPC 시리즈 등)은 반드시 방열판을 설치해야 합니다.
  • 핀 배열 확인: 입력 AC( ~ ), 출력 DC( + / – ) 단자를 정확히 연결해야 합니다.
[그림]

제목: 브릿지 다이오드의 입력/출력 구조
출처: Bridge Diode Terminal Diagram @Pixabay – 촬영자 Pixabay User
ALT 텍스트: 브릿지 정류기의 단자 구성 설명도
TITLE 텍스트: AC to DC 연결 구조





적용 예시

일체형 브릿지 다이오드는 가정용 어댑터, 스위칭 전원, 산업용 장비 등 매우 다양한 회로에서 사용됩니다. Grace가 분석한 삼성 로봇청소기 기판에서도 MB10S 계열의 브릿지 정류기가 전원부 초입에 위치하며, 안정적인 320V DC를 출력하는 핵심 부품으로 동작하고 있었습니다.

결론

일체형 브릿지 다이오드는 전자 회로의 품질을 높이고 제작 효율을 개선하는 실용적인 선택입니다. 정확한 용량과 구조를 이해하고 회로에 적절히 적용한다면, 전원부의 안정성과 내구성을 동시에 확보할 수 있습니다.
