퓨즈는 전자기기의 과전류를 차단해 회로를 보호하는 핵심 장치입니다. F1 퓨즈의 원리와 동작 구조, 교체 시 주의사항까지 자세히 알아봅니다.
전자기기 내부를 살펴보면 작은 원통형 또는 사각형 모양의 부품 중 하나에 ‘F1’이라는 표기가 붙어 있는 경우가 있습니다. 이 F1 부품은 바로 퓨즈(Fuse)입니다. 눈에 잘 띄지 않지만, 기기의 생명줄이라 불릴 만큼 중요한 역할을 합니다. 그 이유는 과전류가 흐를 경우 회로를 보호하는 1차 방어선이기 때문입니다.
이번 포스트에서는 퓨즈가 왜 필요한지, 어떤 원리로 동작하는지, 그리고 전자기기 회로에서 과전류 보호가 어떻게 이루어지는지에 대해 자세히 살펴보겠습니다.
1. 퓨즈란 무엇인가?
퓨즈(Fuse)는 일정 전류 이상이 흐를 경우 자기 자신이 끊어져 회로를 차단하는 부품입니다. 쉽게 말해 전류가 너무 많이 흐르면 퓨즈가 녹아 끊어지며, 회로가 열리는 것입니다. 이를 통해 뒤에 연결된 고가의 부품이나 민감한 회로가 손상되는 것을 방지할 수 있습니다.
퓨즈는 주로 금속선으로 구성되어 있으며, 이 선은 정격 전류를 초과할 경우 발열 → 용융 → 단선되는 원리를 이용합니다.
2. 왜 퓨즈는 꼭 필요한가?
- 과전류로부터 회로 보호 – 갑작스러운 쇼트(단락), 부하의 증가 등으로 인해 전류가 급증할 경우 회로가 손상될 수 있습니다. 퓨즈는 이런 과전류 상황을 빠르게 감지하고 회로를 차단합니다.
- 화재 예방 – 전선이나 부품에서 발생하는 과열은 화재로 이어질 수 있습니다. 퓨즈는 이런 상황을 사전에 차단함으로써 안전을 확보합니다.
- 제품 수명 연장 – 퓨즈가 적절히 회로를 보호해 줌으로써 전체 기기의 수명을 늘리는 데 기여합니다.
3. 퓨즈는 어떻게 작동할까?
퓨즈는 크게 정격 전류, 정격 전압, 차단 특성이라는 3가지 주요 특성으로 분류됩니다.
- 정격 전류 (Rated Current): 퓨즈가 정상적으로 견딜 수 있는 최대 전류. 이를 초과하면 동작.
- 정격 전압 (Rated Voltage): 퓨즈가 끊어졌을 때 회로에 안전하게 전압을 차단할 수 있는 수준.
- 차단 특성 (Blow Characteristics): 빠르게 끊어지는 패스트 블로우(Fast Blow)와 느리게 반응하는 슬로우 블로우(Slow Blow)로 구분됩니다. 모터나 인덕터처럼 초기 기동 전류가 큰 경우에는 슬로우 블로우 퓨즈를 사용합니다.
또한 퓨즈는 동작 후 반드시 물리적으로 교체해야 하며, 이 점이 자동 복구가 가능한 회로차단기와의 큰 차이점입니다.
4. 과전류 보호의 전체 흐름 구조
전자기기의 과전류 보호 구조는 퓨즈 하나로 완성되지 않습니다. 퓨즈는 보호계층의 첫 번째 방어선일 뿐이고, 이후에는 다음과 같은 계층이 이어집니다.
- 서지 보호 소자 (MOV, TVS 다이오드)
- 정전기 보호 회로 (ESD 보호 소자)
- 전류 감지 회로 및 MCU 보호 알고리즘
즉, 퓨즈가 동작한 후에도 내부 회로는 단계적으로 보호되며, 퓨즈가 없었다면 이 모든 구조는 무력화될 수 있습니다.

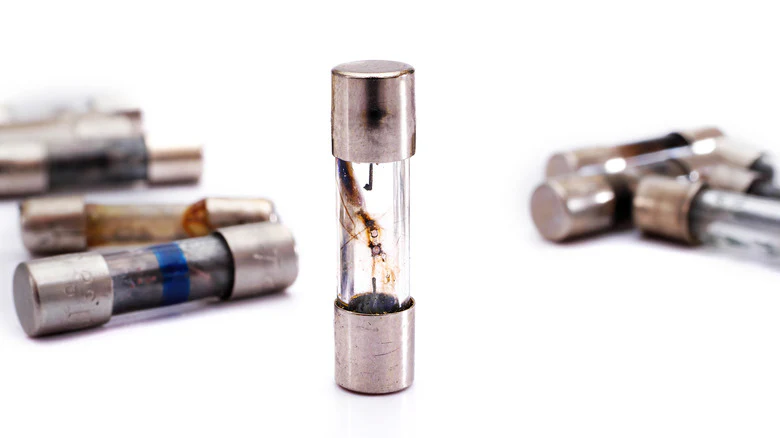

5. 퓨즈가 끊어졌다면?
퓨즈가 단선되었다면, 단순히 동일한 퓨즈로 교체하면 될까요? 정답은 ‘경우에 따라 다르다’입니다.
- 문제 원인이 일시적 과전류였다면 동일 사양 퓨즈로 교체 가능합니다.
- 그러나 지속적 쇼트, 과부하였다면 내부 회로의 손상 가능성을 먼저 확인해야 합니다.
무조건 퓨즈만 갈아 끼우고 다시 전원을 넣는 것은 매우 위험합니다. 반드시 원인을 파악한 뒤 교체해야 하며, 필요시 슬로우 블로우에서 패스트 블로우로 사양 변경도 고려해야 합니다.
6. 결론: 퓨즈는 ‘소모품’이 아닌 ‘보안 장치’
많은 사람들이 퓨즈를 단순한 소모품이나 불편한 부품 정도로 여기지만, 실제로는 회로 전체를 보호하는 중요한 보안 장치입니다. 전자기기의 안정성과 생명을 책임지는 전류 감시 센서이자, 위기 상황에서 자신의 역할을 다하고 희생하는 무명의 수호자라 할 수 있습니다.
퓨즈의 중요성을 인식하고 적절한 사양으로 설계하고 교체하는 것만으로도 전체 회로의 안전성과 신뢰성을 획기적으로 높일 수 있습니다.
